はじめに
キットでは用意された部品を、指示書通りに組み立てていけば、大抵できるものです。
しかし、自分で設計した回路や、本で紹介されていた回路の変更、あるいは希望する部品がなくて代替品を使うときなど、実際に組み立てても回路が動作しないときがあります。そんなときに、組み立ててしまってから、もう少し抵抗値を大きく（小さく）すればよかったとか、このＩＣを違う種類に変更すれば動作するはずだったとか、後になって気が付くこともあります。
例えユニバーサル基板であっても、一度半田付けしてしまった部品を、はずしたり付けたりすることは、作業が大変で時間もかかります。
そこで、電子回路を試作する場合には、プリント基板に組む前に、大方はブレッドボードを使うと思います。ブレッドボードは電子回路のアイデアを即、組み立てられる夢のソルダーレス（半田付け不要）ボードです。１０ＭＨｚ以上の高周波回路では使えませんが、ディジタル回路や音響などの低周波回路については、まさにこのボードは助け船となってくれます。
夢のソルダーレス（半田付け不要）ボードを使おう！
さて、このソルダーレスボードですが、各種サイズ／構成ブロックの数により多くの種類があります。ここでは、秋月電子通商の例を見てみましょう。ＥＩＣ−１０８Ｊが最も大きく、有効外形寸法２４ｃｍ×２１ｃｍと巨大です。構成ブロックのＥＩＣ−３０１は、ＳＫ−５ケースにきっちり入るため、ちょっとした電子回路など、プリント基板の代替として使うことも可能です。ブレッドボードは、１，４５０円より一番大きなボードでも ３，６００円、構成ブロックで４００〜６００円程度ですので、大きいボードを１つと、そして構成ブロックをいくつか持っていると非常に便利です。一度使い始めると、その便利さが分かり、もう手放せなくなってしまいます(^^;)
| 品名 | プレート寸法［ｍｍ］ | ボード寸法 | 部品配線 ブロック数 |
電源配線 ブロック数 |
合計穴数 | 配線ケーブル | ターミナル ポスト数 |
ゴム足 | |
| 種類 | 数 | ||||||||
| ＥＩＣ−１０２ＢＪ | １８５×１００×１．２ | １６５× ５４×８．５ | １本 | ２本 | ８３０個 | １４種 | ７０本 | ３本 | ４個 |
| ＥＩＣ−１０６Ｊ | ２３０×１７５×１．２ | １６５×１７５×８．５ | ３本 | ５本 | １３９０個 | １４種 | １４０本 | ４本 | ４個 |
| ＥＩＣ−１０８Ｊ | ２４０×２１０×１．２ | １８５×１９５×８．５ | ４本 | ７本 | ３２２０個 | １４種 | １４０本 | ４本 | ４個 |
| ＥＩＣ−１０４−３ | １００×２１５×１．２ | ８０×１６５×８．５ | ２本 | １本 | １３６０個 | − | − | − | − |
| ＥＩＣ−１０４ | １３０×２１５×１．２ | １０８×１６５×８．５ | ２本 | ３本 | １５６０個 | − | − | − | − |
| ＥＩＣ−３３３ | １４８×１３０×１．２ | １３７× ８４×８．５ | ３本 | − | ８１０個 | − | − | ４本 | ４個 |
| 品名 | ブロック | プレート寸法 | 合計穴数 |
| ＥＩＣ−３０１ | 部品配線用 | ８４×４６ | ２７０個 |
| ＥＩＣ−ＤＮ | 電源配線用 | １６５× ９ | １００個 |
| ＥＩＣ−ＴＮ | 部品配線用 | １６５×３５ | ６３０個 |
| ＥＩＣ−５０１ | 部品配線用 | １１７×４５ | ４７０個 |
 |
| 図１．ブレッドボード(EIC-106J)の全体画像 |
ブレッドボードの使い方をマスターしよう

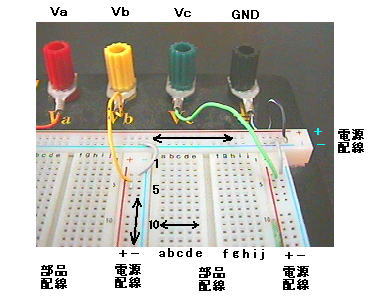

ブレッドボードの構成ブロックについて説明します。図２を見て下さい。ここでは、ブレッドボードＥＩＣ−１０６Ｊを使いました。まず、ターミナルが４本（赤Ｖａ、黄Ｖｂ、緑Ｖｃ、黒）とあります。このターミナルは主に電源端子との接続に使用し、赤Ｖａ,，黄Ｖｂは正電源、緑Ｖｃは負電源、黒はアース（ＧＮＤ）等として決めた方がいいでしょう。
 |
| 図２．ブレッドボードの構成ブロック |
次ぎに、ブレッドボードの構成ブロックですが、大きく分けて部品配線用と電源配線用があります。図２で＋−と記載されたブロックが電源配線用ブロック、abcdefghijと記載されたブロックが部品配線ブロックです。
まず電源配線ブロックですが、赤い［＋］のラインに沿った穴同士、青い［−］のラインに沿った穴同士が、中でつながっています。一方、部品配線ブロックですが、図中［ａｂｃｄｅ］のラインに沿った穴同士、［ｆｇｈｉｊ］のラインに沿った穴同士が、中でつながっています。
つながっている箇所の方向を、図２の矢印で示します。忘れてしまったら、テスタで導通チェックして確認して下さい。
それでは、ターミナルと電源配線ブロックとを接続します。
図３に、接続配線ケーブルを示します。サイズの大きなブレッドボードには、それぞれ長さと色の違うビニール被覆線が付属してきます。被覆がむけた配線の両端ですが、ニッパーで線の先端を加工し、ブレッドボードの穴へ挿し易いようにとがらせておきます。線の中でも長さ２０ｃｍくらいのものは、ほとんど使いませんので、よく使いそうな長さ（５ｃｍ程度）に切っておいてもよいでしょう。
ターミナルとの接続は、ビニール線にＵ字型の圧着端子をつけたり、バナナプラグを使った方が、見栄えが良くなるばかりではなく、取り外しも楽です。これは付属しておりませんので別途用意して下さい。
ターミナルの上部には、バナナプラグで電源と接続し、そのターミナルからは、Ｕ字圧着端子を使って、電源配線用ブロックとを接続します。電源ブロックの［＋］と［−］間には、１００μＦ程度の電解コンデンサを入れておくと良いでしょう。このとき使用するコンデンサの耐圧に注意してください。１５Ｖ電源で１６Ｖ用のコンデンサを使ってもよいと思いますが、耐圧をもう少し高く、例えば３５Ｖ耐圧のコンデンサを使うなど、余裕をみてください。
なお、各電源配線ブロックの［−］を接続ケーブルでつなぎ合わせ、ＧＮＤとして全体を接続しておくと便利です。
 |
 |
| 図３． ターミナルと電源配線ブロックとの接続例 | |
ブレッドボードに部品の差し方のノウハウ
図４は、ブレッドボードに部品を挿した一例です。穴の間隔は、２．５４ｍｍですので、大半の部品の端子幅に合わせて作られています。トランジスタは少し足を広げるようにすると挿すことが出来ます。
三端子レギュレータの足は、横に少し太くなっているため、そのままでは穴に入りません。ブレッドボードの穴は真四角ではなく、ほんの少し縦と横の幅が違っています。
そこで、図５に示すように、三端子レギュレータの足の先端から細い部分までを、ラジオペンチなどで９０度ひねってやると、うまく挿すことが出来るようになります。
 |
 |
| 図４．ブレッドボードに部品を 挿した一例 |
図５．三端子レギュレータの 足の加工 |
 |
